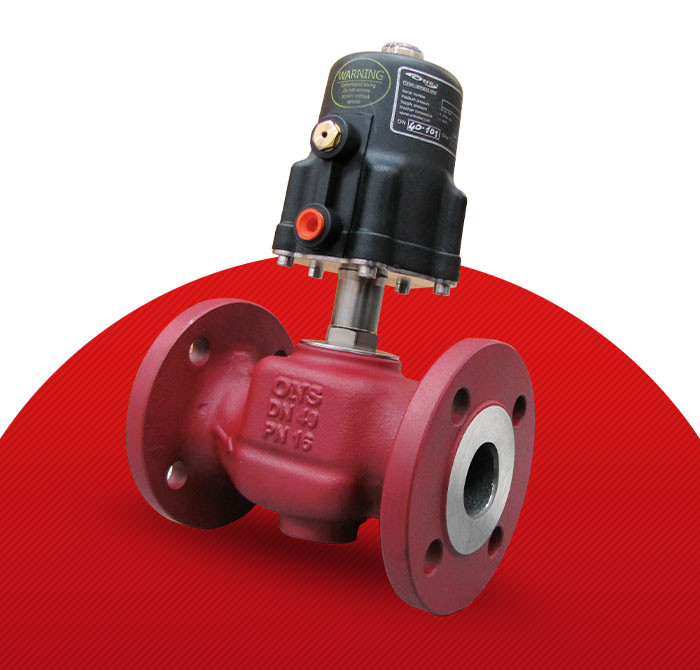

PY 101 Serisi DN 15-65 PN16

PY101 serisi yanalar; su, hava, yağ ve yanıcı olmayan gazlarda en etkili sıvı akışı durdurucularıdır. Bu vanaların konstrüksiyon esnekliği, normalde açık, normalde kapalı ve her iki uygulamanın birden kullanılmasına imkan vermektedir. Malzeme sağlamlığı ve özenle seçilmiş contalar, yana açma kapama işleminin, kritik durumlarda bile çok kısa sürelerde yapılmasını garanti etmektedir. Bu yana 180°C sıcaklıklarda bile normal çalışabilmektedir. Bu yana tüm ölçülerde ve geniş bir bağlantı alanında tüm özel ihtiyaçları karşılamak üzere üretilmiştir. Bu vanaya duyulan yoğun talep onu küresel bir model yapmıştır. Bu özellik dikkate değer şu konstrüksiyon ayrıntılarıyla garantiye alınmıştır:

DN15'ten DN65'e kadar Gövde GG-25 ve Sit 420 AISI malzemeden üretilmiştir.
Piston kovanı Naylon 66 Cam elyaf EPTM dolgulu malzemeden yapılmıştır. Bu malzemenin ısı iletkenliği çeliğe göre daha azdır. Böylelikle akışkandan gelen sıcaklık pistona iletilmemekte ve piston içindeki çalışan parçalar koruma altına alınmaktadır.
Sızdırmazlık contası yüksek sıcaklıklara mükemmel dayanım sağlaması için Karbon dolgulu PTFE'den üretilmiştir.
PTFE ve viton malzeme kutusu düşük ve yüksek sıcaklılkara uygundur ve sabit operasyonlarda minimum gerilme yaratmak için kendinden ayarlanabilir ve sabit pozisyonlu hazırlanmıştır.
Vananın açık ve kapalı konumunu gösteren gösterge sistemi uygulanmıştır.
Vanalar flanşlı olarak üretilmektedir.

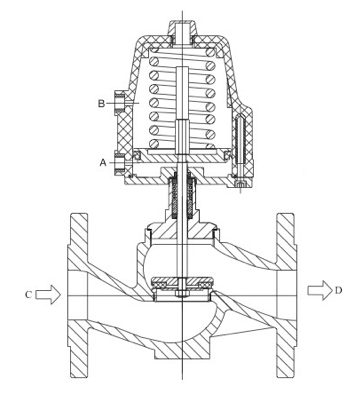

A. Normale Kapalı Besleme

B. Normale Açık Besleme

C. Akışkan Girişi

D.Akışkan Çıkışı

py101

PY 45 DN15-50 VANALAR
1) Çalışma Alanı :	Buhar, Su, Hava, Yaglar - Steam, Water, Air, Oil
2) Nominal Tazyik :	PN16
3) Minimum Çalisma Sicakligi :	-10°C
4) Maksimum Çalisma Sicakigi :	+180°C
5) Aktuatör Çalisma Sicakligi	: 10°C+100°C
6) Pilot Girişi :	Hava Air
7) Pilot Basıncı :	4-6 Bar

Giris Deliği Boyutu	Piston Akutatörü (mm)	Ortalama Basing (bar)	Kumanda Basinci (bar)
DN15	50	14	4-6
DN15	80	32	4-6
DN20	50	14	4-6
DN20	80	28	4-6
DN25	50	6	4-6
DN25	80	16	4-6
DN32	50	4.5	4-6
DN32	80	12	4-6
DN32	100	20	4-6
DN40	80	12	4-6
DN40	100	18	4-6
DN50	80	6	4-6
DN50	100	10	4-6
DN65	150	10	4-6

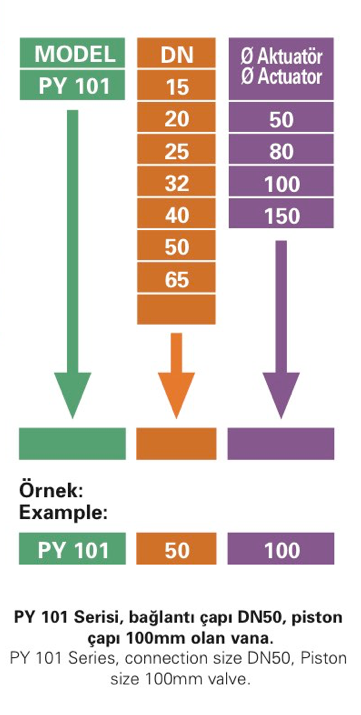

py10111

py1001

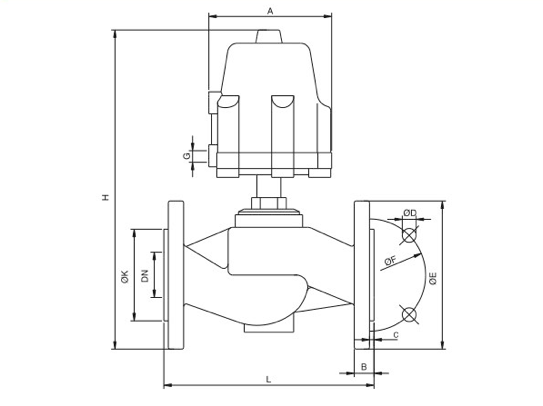

PY45 DN15-50 VANALAR
DN	Rp/Ntp	Piston Aktuatörü	H	L	A	G	K	D	E	F	B	C	kvm3/h	kg
15	1/2"	50	234	130	70	1/8"	45	14	95	65	14	2	5	2.7
15	1/2"	80	266	130	110	1/4"	45	14	95	65	14	2	-	-
20	3/4"	50	238	150	70	1/8"	58	14	105	75	16	2	9	4
20	3/4"	80	270	150	110	1/4"	58	14	105	75	16	2	-	-
25	1"	50	255	160	70	1/8"	68	14	115	85	16	2	-	-
25	1"	80	287	160	110	1/4"	68	14	115	85	16	2	17	5.6
32	1.1/4"	50	281.5	180	70	1/8"	78	18	140	100	18	2	-	-
32	1.1/4"	80	313.5	180	110	1/4"	78	18	140	100	18	2	20	7.7
32	1.1/4"	100	333.5	180	137	1/4"	78	18	140	100	18	2	-	-
40	1.1/2"	80	317.5	200	110	1/4"	88	18	150	110	18	3	34	8.7
40	1.1/2"	100	337.5	200	137	1/4"	88	18	150	110	18	3	-	-
50	2"	80	339	230	110	1/4"	102	18	165	125	20	3	-	-
50	2"	100	357	230	137	1/4"	102	18	165	125	20	3	45	13.5
65	2.1/2"	150	491	290	212	1/4"	122	18	185	145	20	3	-	26.7
